彩虹5无人机“黑科技”加持，没有水平尾翼也能飞 留空时间35小时

近日，彩虹5无人机赴外场飞行，开展项目履约。在此次任务中，彩虹5将完成在海洋领域的功能验证飞行，以完成电磁兼容性、载荷功能和平台性能的测试，为后续的应用积累数据。这个消息至少告诉我们：未来在我国领海上空飞行的，不只是有人战机，随着075大型两栖攻击舰的入役，大型的察打一体无人机也会成为舰载机，到时候我们的075两攻的投送距离又会增加一个数量级（毕竟暂时还没能研制出垂直起降隐身战机）。

那么彩虹5在气动外形上有哪些"黑科技"呢？彩虹—5采用了和彩虹4一样的布局，翼展超过 20 余米，采用了大展弦比的机翼，这样的设计让飞机的低空低速性能更好，起降也更加容易。虽然这样的大展翼无法实现高速飞行，但是对于一款追求高滞空时间的无人机来说说最适合的。实际上，高速低阻力和低速高升力是一个矛盾体，为了实现这样的功能，美国的B1-B"枪骑兵"轰炸机采用了可变后掠翼的设计，高速时机翼后掠，减小空气阻力。低速/起降时机翼的后掠角度减小，提升飞机的升力。

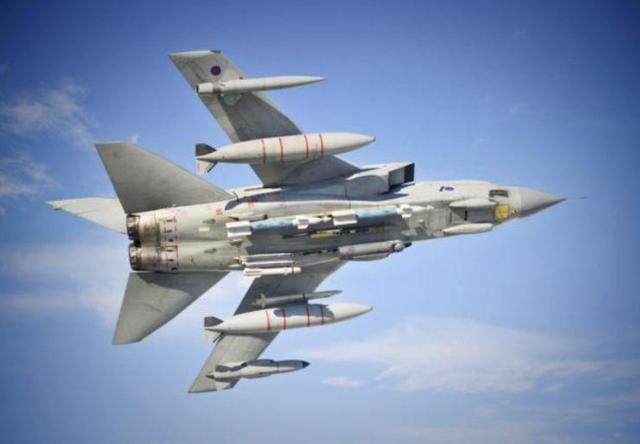

这样的设计还出现在了欧洲的狂风战斗机等军用飞机上，但是，为了实现这样机翼后掠角度可变，需要复杂的电传操控机构，增加的重量降低了飞机的载荷，同时让飞机的维护成本大幅增加。随着飞控技术、空气动力学的进步，边条翼、翼身融合、鸭翼让可变后掠翼技术走向了淘汰。回到彩虹5身上，除了平直略微上翘的机翼，尾部并没有水平尾翼，只有一对"V"型的"垂直"尾翼和尾部的螺旋桨。这样的设计完全不符合传统"布局"。

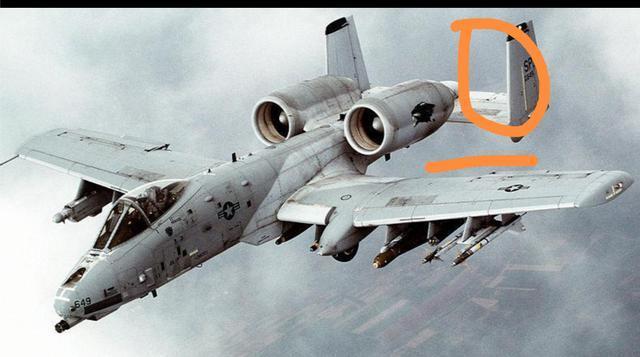

但是，彩虹4、彩虹5却大获成功，彩虹4还出口到中东，参与了实战。只要对固定翼飞机有了解的小伙伴都知道，传统布局中，机翼上的副翼控制飞机偏转/滚转，襟翼提升升力，尾部的水平尾翼通过舵面来控制飞机的俯/仰，垂直尾翼通过舵面控制飞机转向。起飞时，水平尾翼的舵面向上，迫使机头上扬，而降落时刚好相反。通过控制垂直尾翼和副翼，可以实现飞机的小半径转弯。那么，彩虹5靠什么来控制机身俯/仰呢？

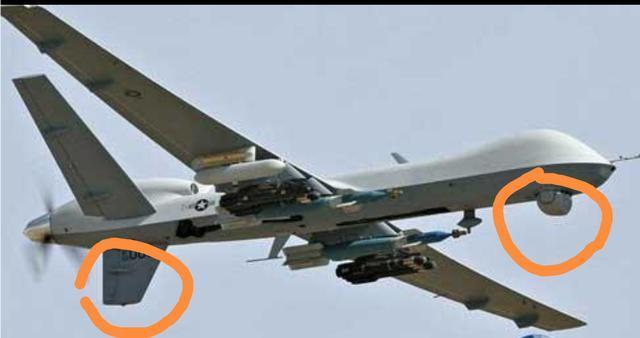

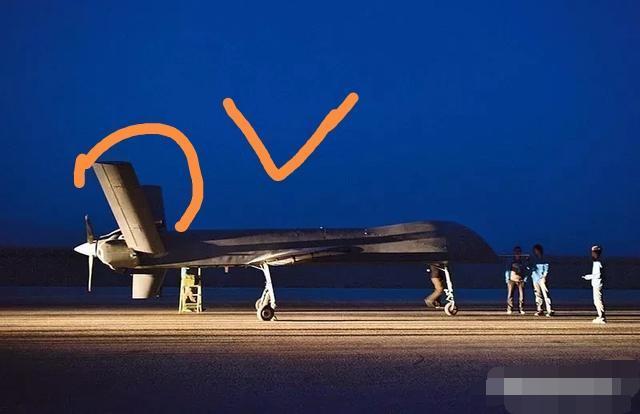

如果仔细观察，我们就可以发现彩虹5尾部的"V"型垂直尾翼与机身平面所成的角度很小，应该低于45度，说得通俗一点，就是"V"的"开口"很大，这样，通过对"V"型垂直尾翼舵面的控制，比如让舵面上翘，就可以迫使机头上扬，反之就可以控制机头下扬，实现飞机的上升/下降。这个不垂直的"垂直"尾翼实现了"一石二鸟"，但是也让本该属于垂直尾翼的转向功能有所弱化，所以，在彩虹5的尾部，还有一个垂直的下单翼，来辅助飞机的转向。

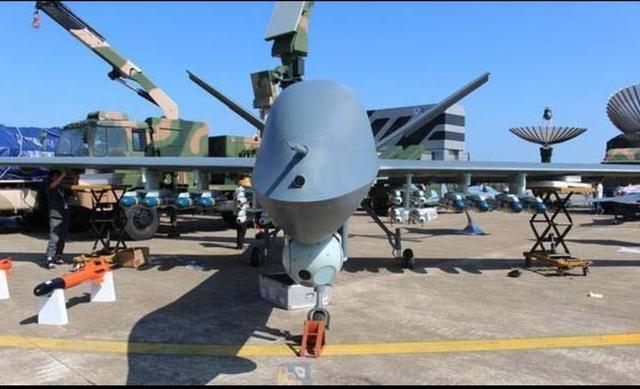

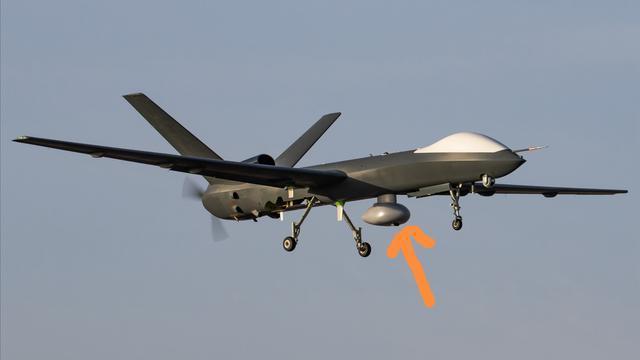

"V"型尾翼的设计让飞机航向更加稳定，同时充当并不水平的水平尾翼减少的飞机的翼面，从而减轻机身的全重。"V"型尾翼避开了来自机翼的尾流，让飞行更加稳定，是"大师的杰作"。此外，发动机后置，减小了飞行阻力，让机头有了充足的空间布置各种航电、飞控和数据链系统，同时不干扰机头下部的光电综合吊舱的观测监视，也避免了降落时螺旋桨触地的风险。机翼的下方有6个复合挂架，可挂载高达 16 枚空对地空对空精确制导武器。这是核心战斗力的保证。

彩虹5的发动机进气口位于机身上部，"V"型垂直尾翼的中间，利用"V"型尾翼的"遮挡"，减少了两侧的红外特征，保证了战机的生存能力。从进气口正前方来看，明显采用了"潜望镜式"设计，同样降低了发动机的红外特征，加之复合材料机身，彩虹5还具有一定的隐身能力。优异的外形设计+重油活塞发动机，彩虹5达到了1000kg的任务载荷，最大飞行速度达到了300公里/小时，最大留空时间35h。

作为一个优秀的无人飞行平台，彩虹5还可以进行电子战，火力引导，通信中继，甚至是充当小型预警机，或者和CH—4高低搭配，联合作战。但是在笔者看来，最重要的是在深度改进后登上075"两攻"（ 075 舰长250米，宽30米，排水量约为4万吨），扩展我军海航的态势感知能力，拥有了"单向透明"之后，舰载武器的威力也会大幅提升。本文不是百科的"搬运工"，而是在深度分析后提出一点自己的见解，创作不易，希望您喜欢。
