​施工现场的支护结构原来是支撑体系和围护体系组成，你知道了吗？

施工现场的支护结构原来是支撑体系和围护体系组成，你知道了吗？

支护的基本要求：

● 确保支护结构能起挡土作用，基坑边坡保持稳定；

● 确保相邻的建（构）筑物、道路、地下管线的安全，不因土体的变形、沉陷、坍塌受到危害；

● 通过排水降水等措施，确保基础施工在地下水位以上进行。

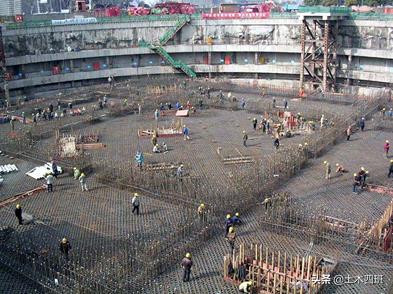

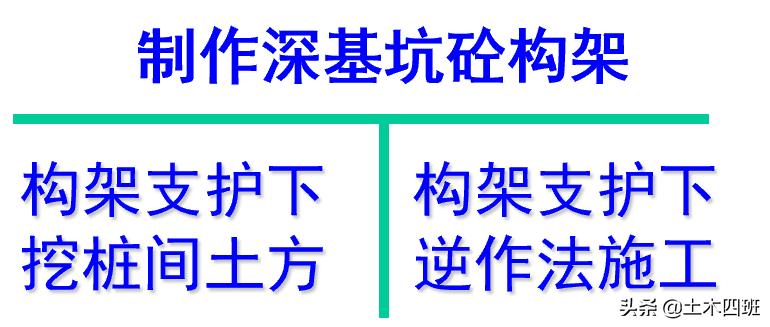

上海环球金融中心基础施工

地铁车站的深基坑支护

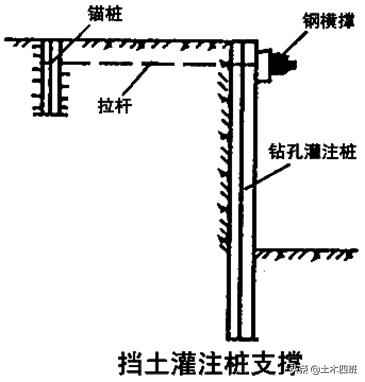

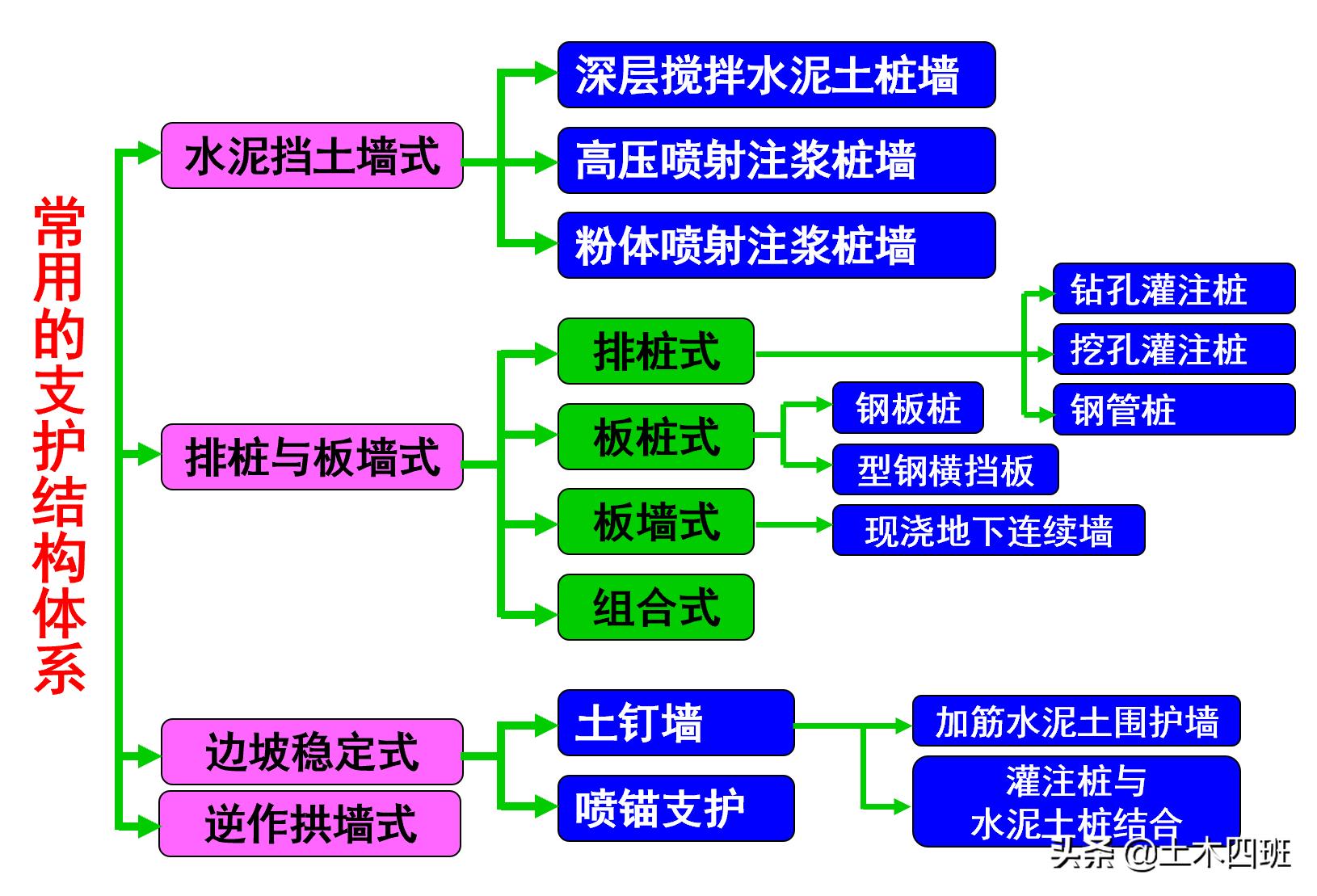

1 挡土灌注桩支护 适于开挖面积大、深度大于6m、不允许放坡、邻近有建（构）筑物的基坑支护。

开挖前在基坑周围设置砼灌注桩，桩的排列有间隔式、双排式和连续式，桩顶设置砼连系梁或锚桩、拉杆。施工方便、安全度好、费用低。

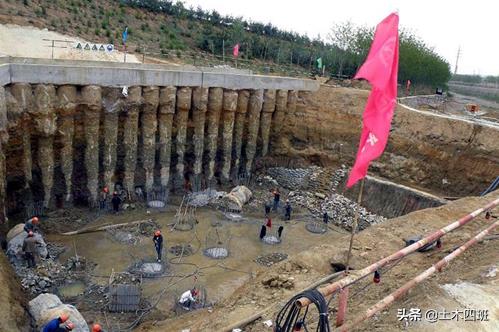

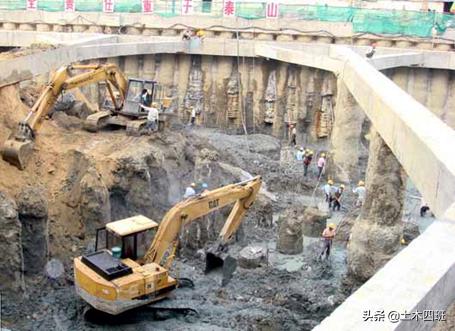

深基坑的间隔式排桩支护

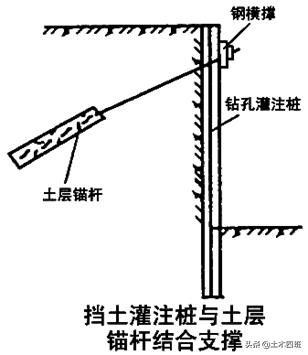

2 挡土灌注桩与土层锚杆结合支护 适于大型较深基坑,施工期较长,邻近有建筑物,不允许支护,、邻近地基不允许有下沉位移时使用

桩顶不设锚桩、拉杆，而是挖至一定深度，每隔一定距离向桩背面斜向打入锚杆，达到强度后，安上横撑，拉紧固定，在桩中间挖土，直至设计深度。

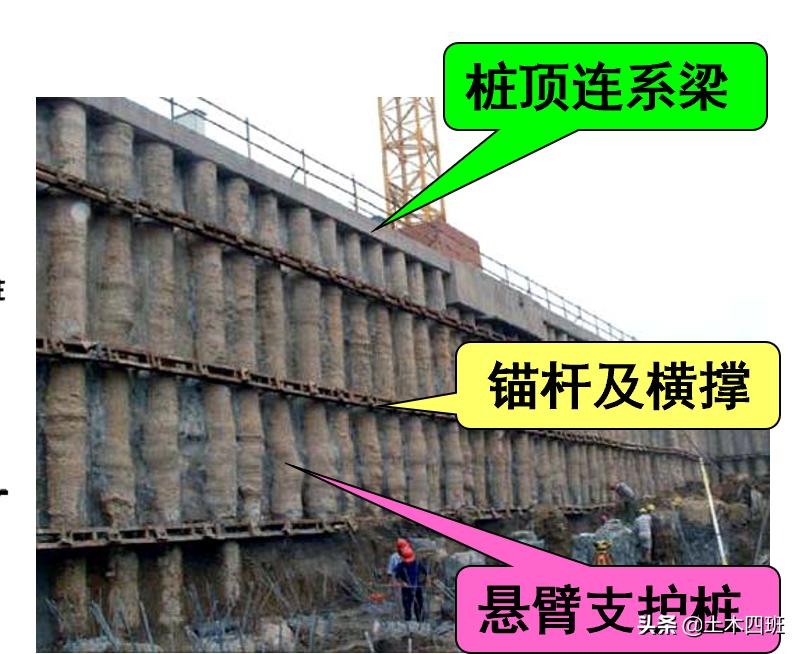

深基坑的间隔式排桩支护

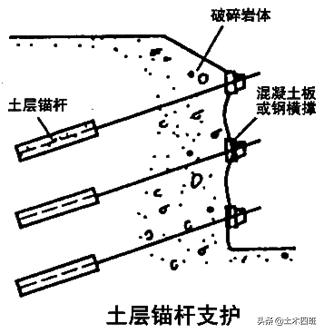

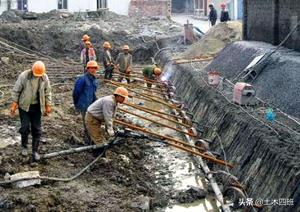

3 土层锚杆支护 适于较硬土层或破碎岩石中开挖较大较深基坑，邻近有建筑物须保证边坡稳定时采用

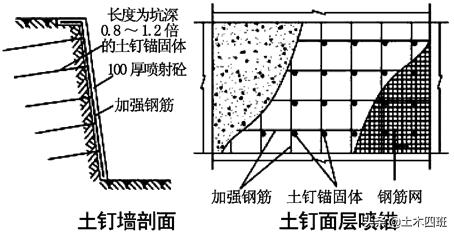

4 土钉墙支护

天然土体通过钻孔、插筋、注浆来设置土钉(亦称砂浆锚杆)并与喷射砼面板相结合，形成类似重力挡墙的土钉墙，以抵抗墙后的土压力，保持开挖面的稳定。也称为喷锚网加固边坡或喷锚网挡墙。

土钉墙支护

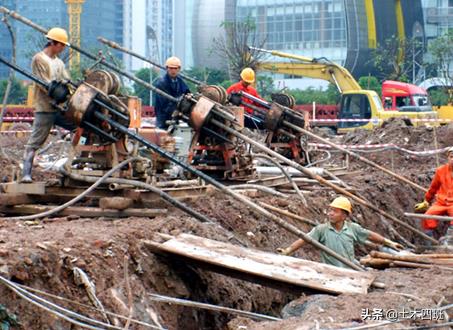

钻 孔

插筋、注浆

铺设钢筋网

喷射砼护面

5.钢板桩支撑

当基坑较深、地下水位较高且未施工降水时，采用板桩作为支护结构，既可挡土、防水，还可防止流砂的发生。板桩支撑可分为无锚板桩(悬臂式板桩)和有锚板桩两大类。

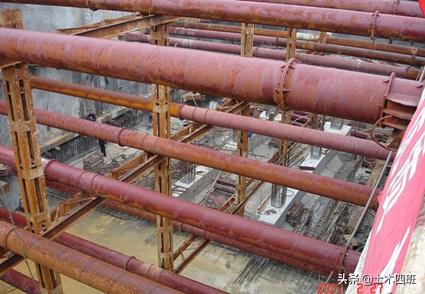

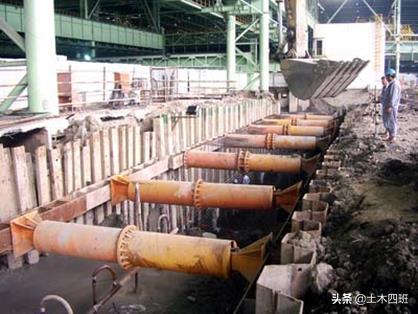

钢板桩＋水平支撑

U型钢板桩

插打

入土

U型板桩相互连接

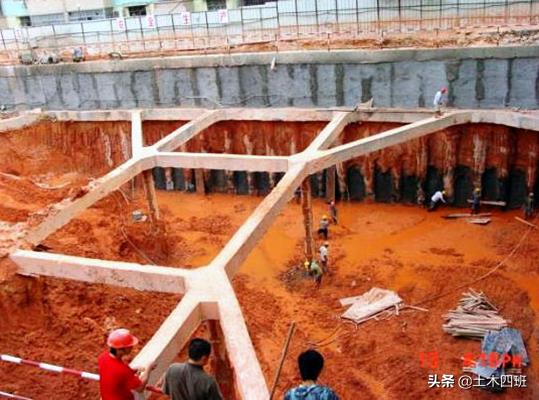

6 内撑式支护

由支护桩或墙和内支撑组成，适用于各种地基土层，缺点是内支撑会占用一定的施工空间。

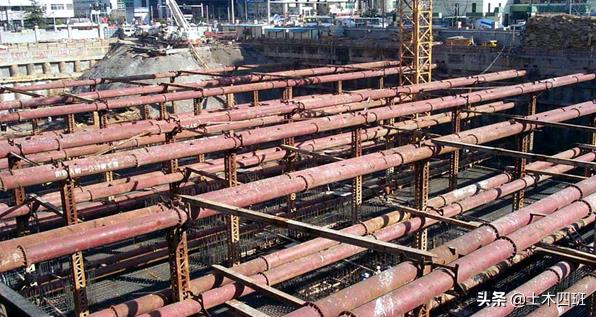

大型深基坑的钢管对撑支护

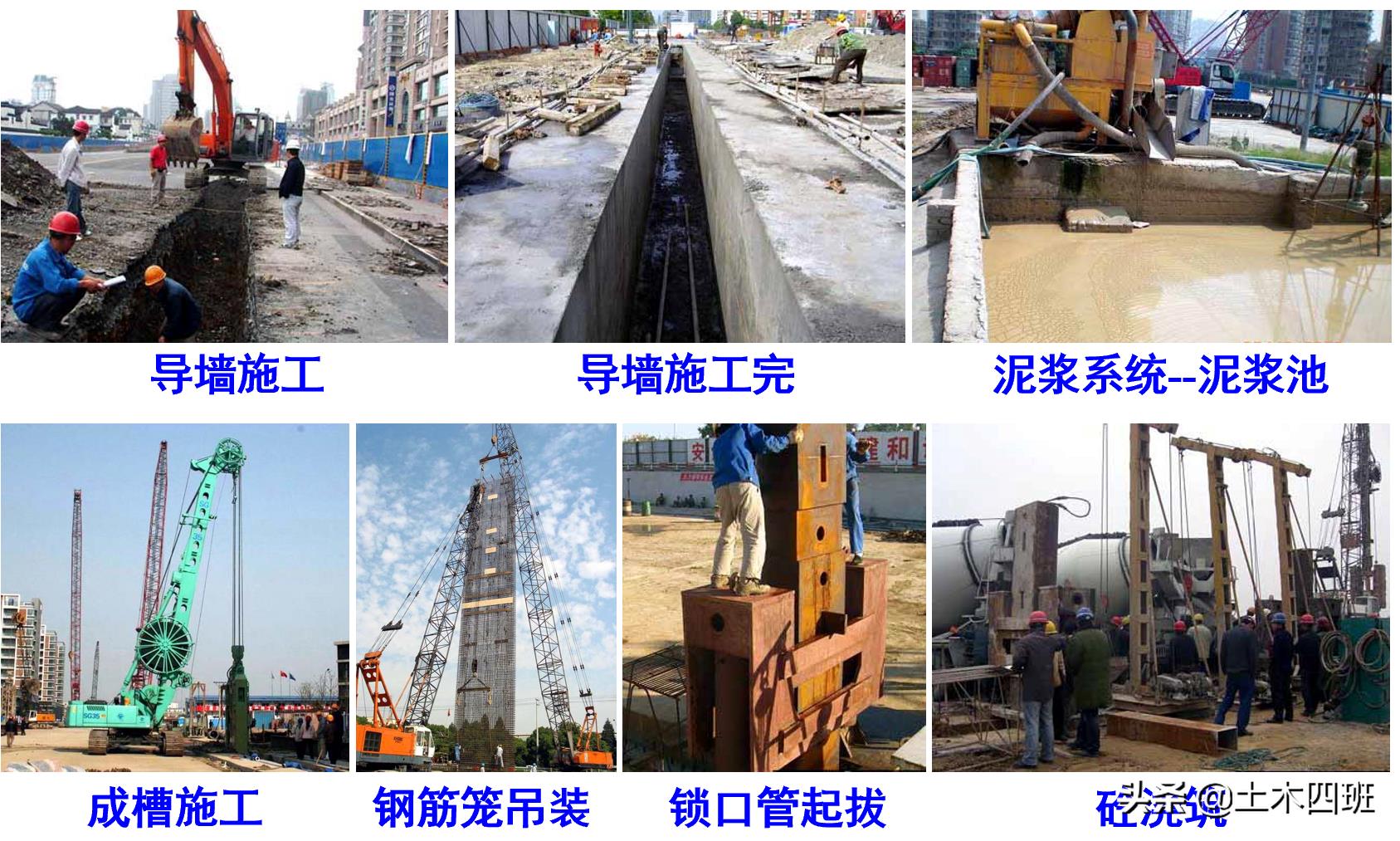

7 地下连续墙支护

先建造钢筋砼地下连续墙，达到强度后在墙间用机械挖土。该支护法刚度大、强度高，可挡土、承重、截水、抗渗，可在狭窄场地施工，适于大面积、有地下水的深基坑施工。

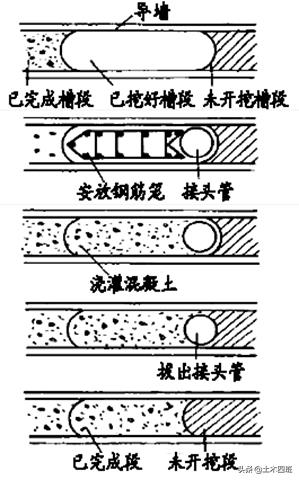

槽段的连接
