双速异步电动机的电气原理图及实物接线图的详细解说

1) 双速异步电动机的电气原理 对电气原理图的详解：

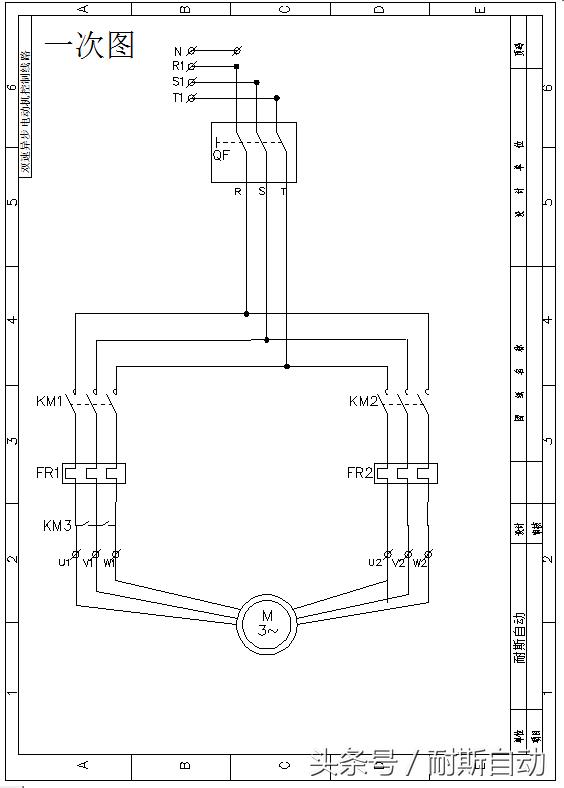

一次图

端子接线图

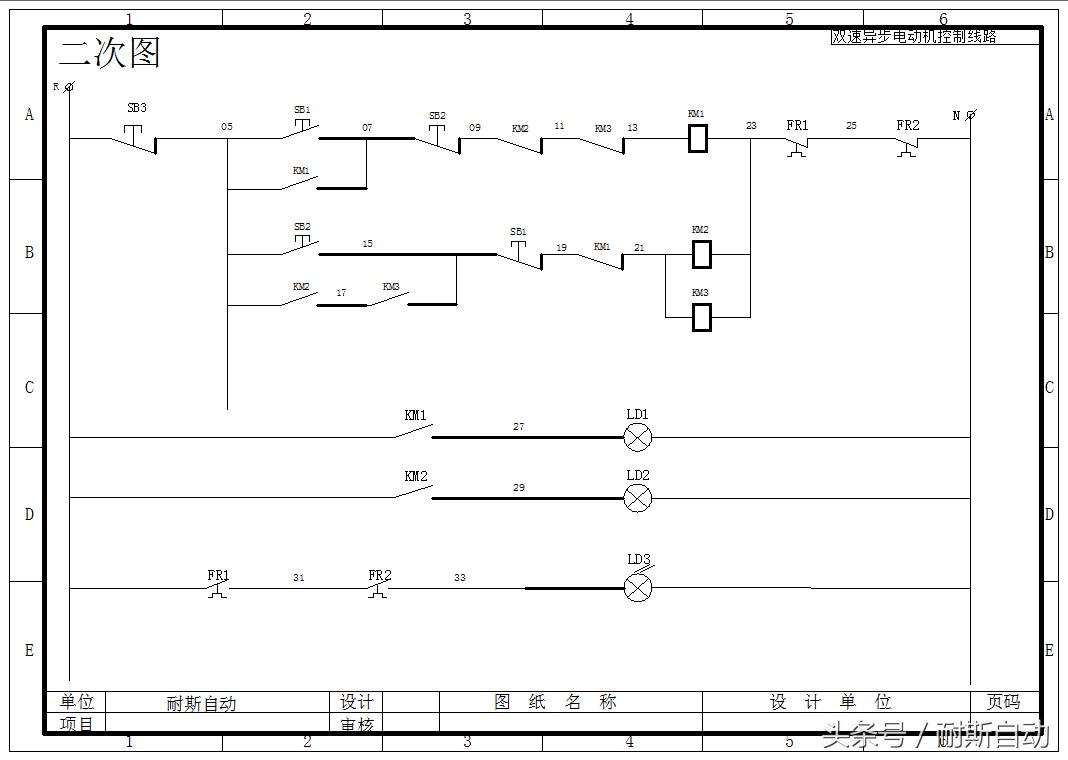

二次图

N零线，R1、S1、T1为三相进线电源，QF为空气开关，FR1为低速运行热继电器，FR2为高速运行热继电器，KM1为低速运行接触器，KM2为高速运行接触器，KM3为封星接触器，辅助触点的型号是F4-22,3M~为三相异步电动机。备注：电气原理图接触器线圈电压为AC220V。

2） 双速异步电动机的实物连线图：

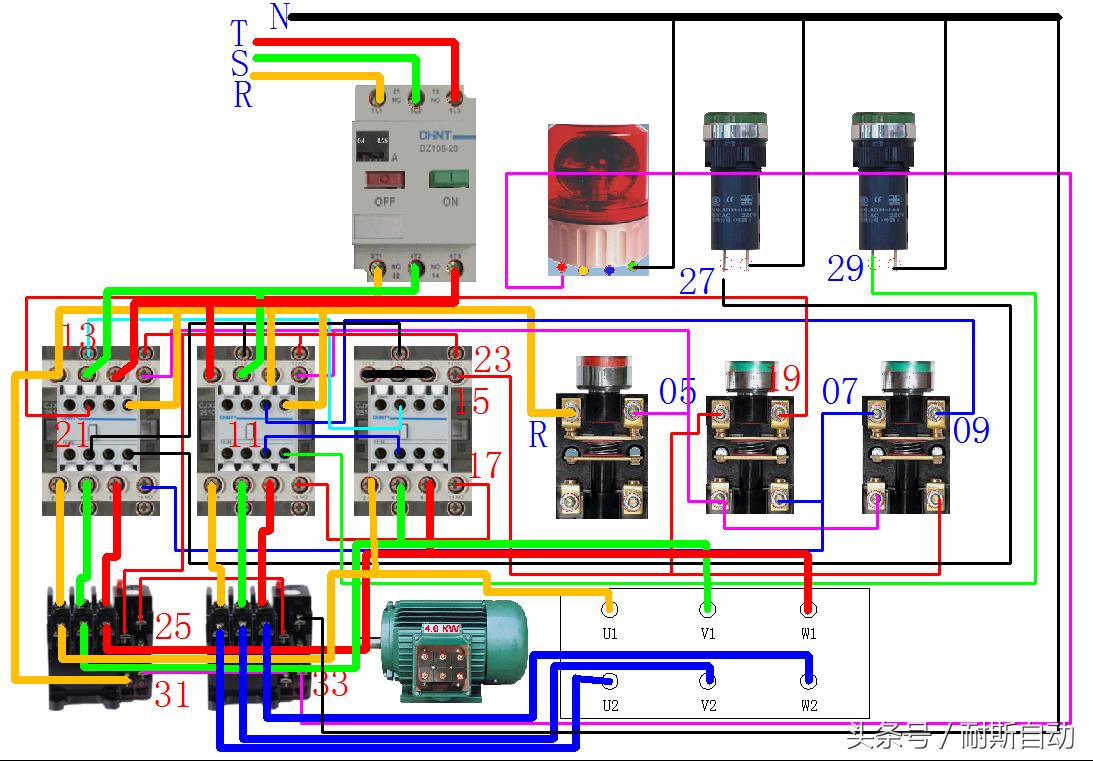

实物接线图

下面对三速异步电动机正反转的实物连线图进行详解：下面对线的颜色进行讲解：黄色（粗）代表三相电R,绿色（粗）代表三相电S,红色（粗）代表三相电T,黑色（粗）代表零线。

下面讲解控制回路：

首先注意的是：双速电动机定子绕组从一种接法改变为另一种接法时，必须把电源相序反接，以保证电动机的旋转方向不变。

其中SB1、KM1控制电动机△接法下低速运转;SB2、KM2、KM3控制电动机Y接法下高速运转。

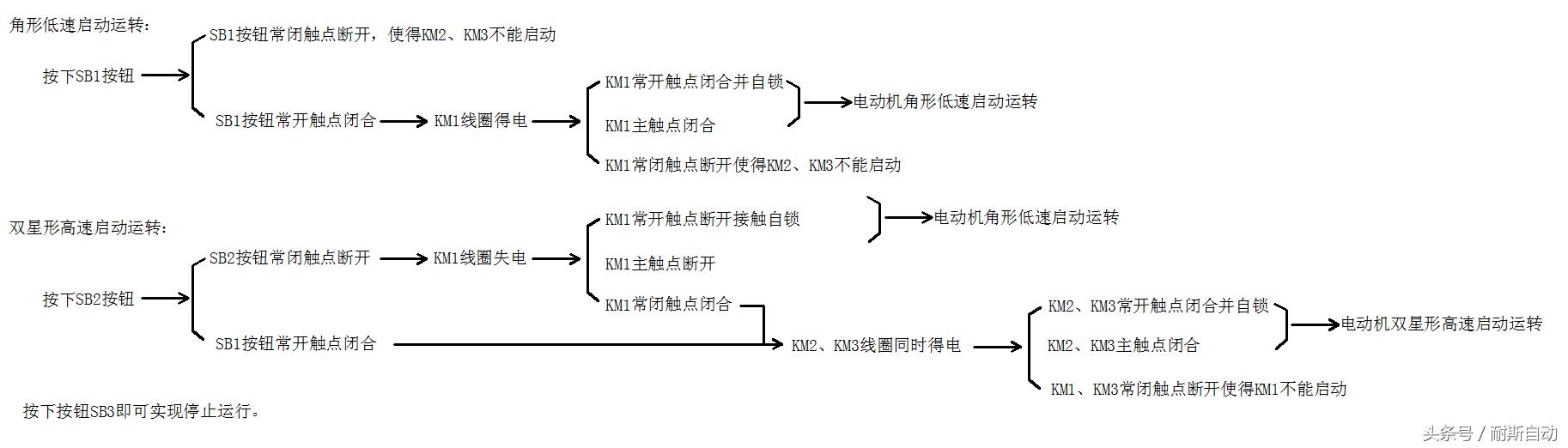

线路工作原理如下:先合上电源空开QF。

电机低速运行，运行指示灯LD1就会点亮；电机高速运行，运行指示灯LD2就会点亮。不管是高速还是低速运行，只要电机超负荷运行致使回路失电，报警灯LD3都会点亮，通知用户电机已经停止运行。，备注：此实物连接图中选用的空开为DZ47-63型，接触器为CJX2-2510，线圈电压为AC220V，选接触器时线圈电压千万不要选错，切记切记，报警灯线圈电压为AC220V.希望本文能帮助朋友们，

敬请大家交流学习，在以后的文章中将继续更多的实用电路讲解，希望朋友们能够互相学习。
